□文/攝 王學善 魏子添 本報記者 李愛民
7月2日，凝聚中國水電裝備頂尖智慧的全球首臺單機容量最大500兆瓦、轉輪尺寸最大6.23米的沖擊式水輪機核心部件——轉輪，由哈電集團哈爾濱電機廠有限責任公司（簡稱哈電電機）自主研制成功并發運，標志著我國在高水頭、大容量沖擊式水輪機組核心裝備領域實現歷史性突破。
這一“大國重器”的誕生，不僅刷新了沖擊式水輪機單機容量與轉輪尺寸的世界紀錄，更如利刃破冰，即將一舉突破高水頭、大容量沖擊式機組技術的長期“封印”，實現我國沖擊式水電機組從跟跑到領跑跨越，并使我國水電裝備制造站上新“世界高度”，去迎接即將全面領先世界這一歷史性時刻的到來。

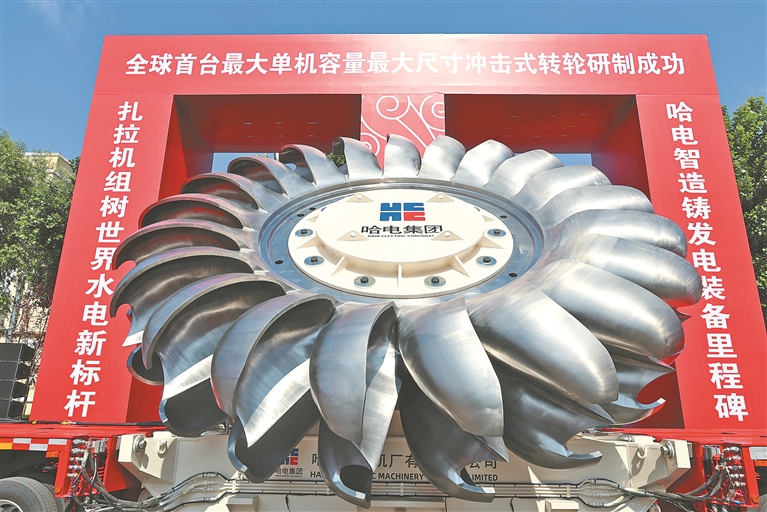

全球首臺單機容量最大沖擊式轉輪。
深耕創新 傳承與突破“雙向奔赴”
采訪中記者了解到，該轉輪將應用于西藏扎拉水電站。扎拉水電站由大唐西藏能源開發有限公司建設，是國家“藏電外送”骨干工程和世界在建綜合難度最大的沖擊式水電項目，電站裝機兩臺全球單機容量最大、技術難度最高的500兆瓦沖擊式機組。該機組作為國家能源局能源領域首臺（套）重大技術裝備項目，具有高海拔、高水頭、大容量等技術特點，是服務國家“加快西南水電基地建設”戰略的主力機型。
“四年來，我們在白鶴灘水電站的技術基礎上持續深耕水電領域，不斷探索創新，今天成功研制扎拉水電站機組就是最好的實證。”哈電集團首席科學家覃大清表示，隨著我國水能開發戰略逐步西移，水電站建設將面臨前所未有的技術挑戰。
“扎拉機組單機容量為500兆瓦，被行業稱為沖擊式的‘白鶴灘’，但與白鶴灘反擊式機組相比，扎拉的落差更大，需要采用沖擊式這種特殊機型，開發難度更高。該項目首先面臨的是極限制造問題。如轉輪厚度達1.1米，鍛件制造均達到行業極限。運輸也是一大難題。最初的設計方案無法直接將重80噸、直徑6.23米的轉輪從哈爾濱運至扎拉電站。我們創新性地調整了運輸策略，使轉輪在運輸過程中可變換姿態，巧妙地避開了運輸中的極限‘卡脖子’位置，從而省去在項目地建設廠房進行加工制造的成本，同時保證了工期和質量?！瘪笄甯锌?，扎拉機組的設計與研發、制造均屬前所未有，其成功不僅創造了世界紀錄，更為未來我國重大水電工程的開發建設和水電裝備制造業水平的提升準備好了攀登的“天梯”，在高端化、智能化的加持下，我國水電事業即將迎來一個高質量高速發展的新時代。

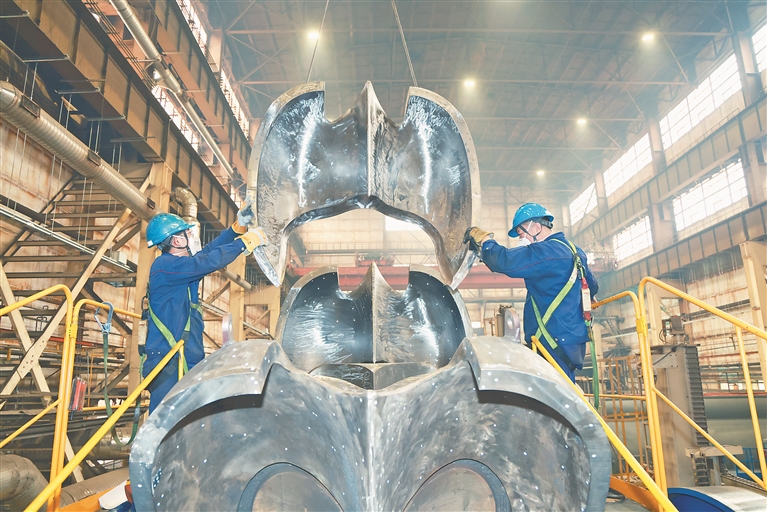

操作者裝焊轉輪水斗。
自主攻堅 尺寸與性能“雙突破”
沖擊式水輪機的水斗式轉輪作為機組核心部件，承擔著將水流動能轉化為機械能的關鍵作用，堪稱水電機組的“心臟”。哈電電機黨委書記、董事長王貴介紹，作為國內沖擊式機組研制的開拓者，哈電電機憑借數十年的技術積淀，先后參與研制了東川電站、秘魯圣加旺等國內外30座電站67臺套機組，形成了獨具特色的研發制造體系。從水力開發到模型試驗，從結構設計到加工制造，哈電在沖擊式機組各環節積累了豐富的工程實踐經驗。
扎拉轉輪對結構參數、水力性能及制造工藝的要求極高，代表著當前沖擊式水電機組的最前沿技術水平。哈電電機為扎拉沖擊式機組量身定制了高性能水斗式轉輪。該轉輪由21個精密水斗構成，外徑達6.23米、整輪高度1.34米、重量約80噸。其核心部件——輪轂鍛件，是目前世界最大的馬氏體不銹鋼鍛件。這些突破性參數標志著該轉輪在水力性能、高效運行區間和承壓能力方面均實現行業顛覆性提升。
作為世界水電技術的巔峰之作，該轉輪的研發過程堪稱系統工程創新的典范。哈電電機科研團隊從機組安全與性能等維度出發，綜合考量水斗與噴嘴的精密匹配、射流直徑與效率的一致性、射流與水斗的相互作用、多噴嘴相鄰射流的干涉效應，以及水斗的剛強度指標等，依托水力發電設備全國重點實驗室的沖擊式水力試驗臺，創新性地將計算流體力學流動分析、高速攝影與流態觀測技術融合，通過持續優化，最終實現了過流參數的極致化設計。
整個研發過程歷時4年，經歷5次評審。研發團隊對百余種方案進行系統論證，制造了6個不同設計方向的觀測轉輪和6個性能試驗模型轉輪，經高精度沖擊試驗臺驗證，其最優效率和加權平均效率均刷新世界紀錄，為機組安全高效穩定運行提供了堅實保障。
制造登峰 科技與智造“雙驅動”
哈電電機針對扎拉轉輪500兆瓦級大型鍛焊結構的特殊要求，統籌最優資源，嚴格執行質量管控體系，在結構設計、材料制備、焊接工藝及精密加工等關鍵環節實現全面突破。
哈電電機組織聯合攻關，采取“化整為零、分散式加工”策略，優化數控程序，從38萬條精簡至27萬條，并提升車序效率21%、鏜序效率27%。面對超大尺寸帶來的應力挑戰，團隊運用數字仿真技術指導模鍛研究，創新采用鍛焊結合結構，精準設計分瓣位置以避開水斗高應力區。
焊接環節采用三維檢測模擬、焊機群控系統等數字化手段，實現全程監控，優化工藝參數，提升接頭沖擊韌性及耐疲勞性能。同時，構建“7序14檢”全生命周期檢測體系，形成“實體檢測+數字仿真”雙保障體系，實現焊后尺寸、應力、硬度測試一次合格，探傷合格率達98.04%，確保長期運行可靠性。
加工團隊利用多軸數控機床，在狹小空間內攻克大深度、多曲面的復雜加工難題，確保轉輪的水斗內型面加工符合精品標準。通過數字編程、三維掃描儀與攝影測量系統、大型水斗在位檢測技術，實現加工過程實時監控與動態優化，為全球最大容量、最大尺寸沖擊式轉輪的研制提供加工保障。
哈電電機成功突破水力設計、材料制備、巨型鍛件、復雜焊接、精密加工、質量管控等全鏈條上的世界級難題，不僅標志著我國水電裝備研制站穩世界之巔，更打破了高水頭大容量沖擊式機組的“卡脖子”困境，為世界能源裝備技術發展注入了強勁的“中國動力”。
